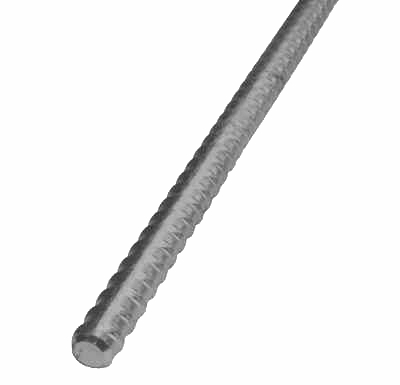

Hot-rolled steel. Self-cleaning D&W Twin-rib threaded steel. Standard length: 6m Other lengths on request

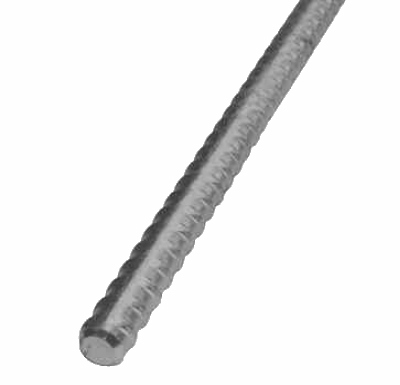

Hot-rolled steel. Self-cleaning D&W Twin rib threaded steel. other lengths on request
Schalungsanker gewalzt, blank schweißbar. Werkslänge: bis zu 6m Andere Längen möglich - auf Anfrage

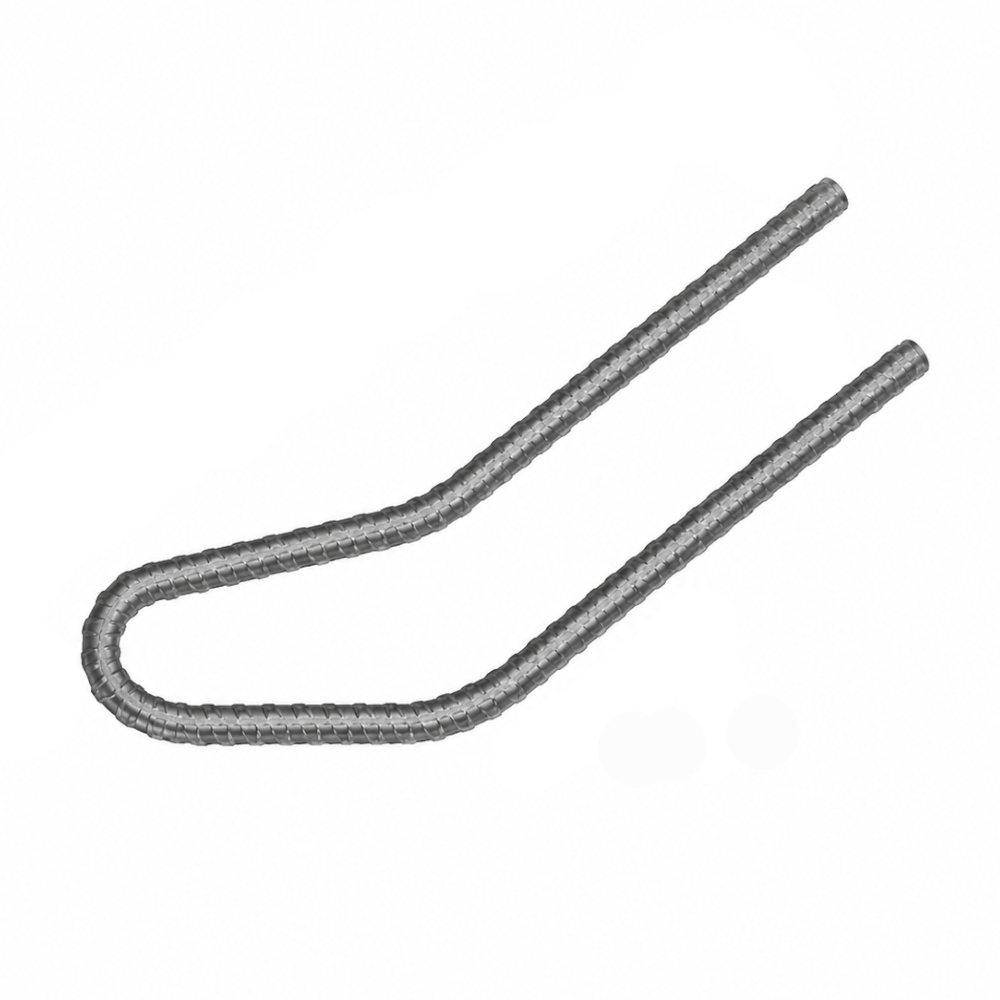

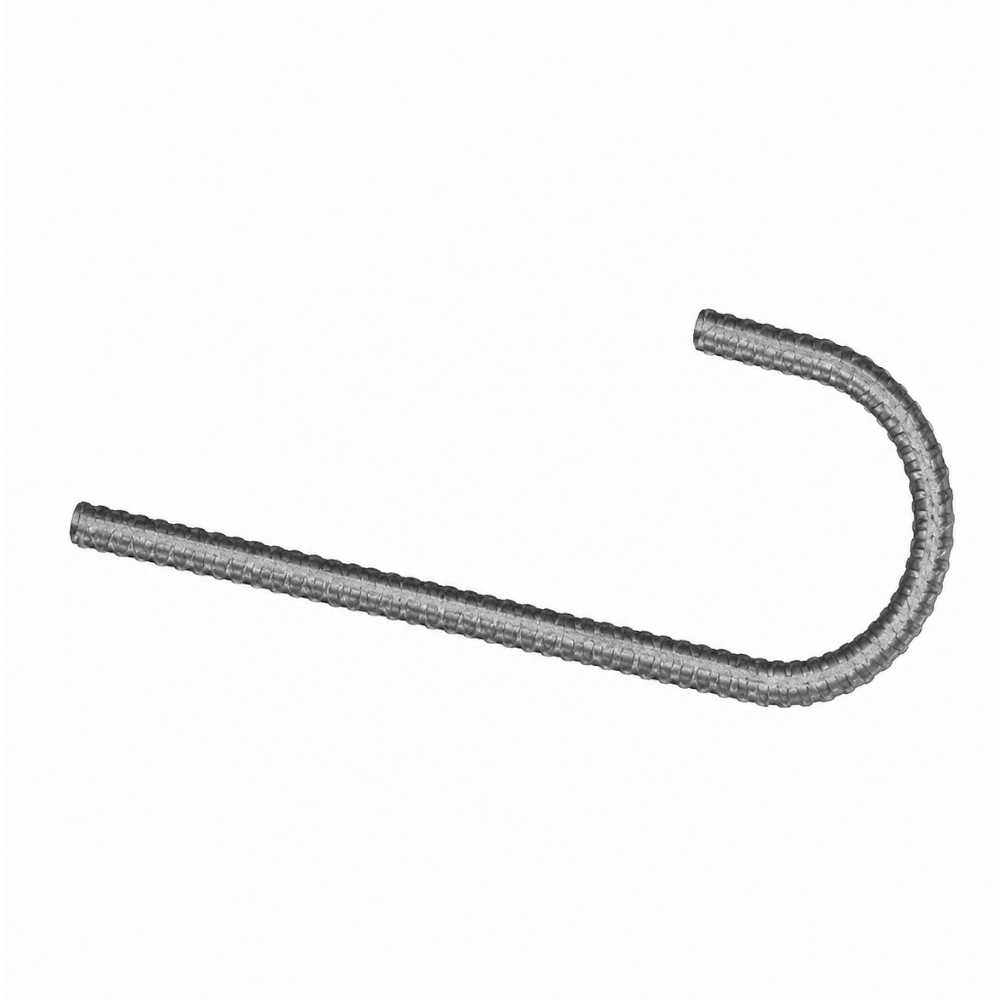

To anchore single-sided system to the floor, to mount formwork element, A-frames, scaffolding bracket, etc. Design: Black
To anchore single-sided system to the floor, to mount formwork element, A-frames, scaffolding bracket, etc. Design: Black

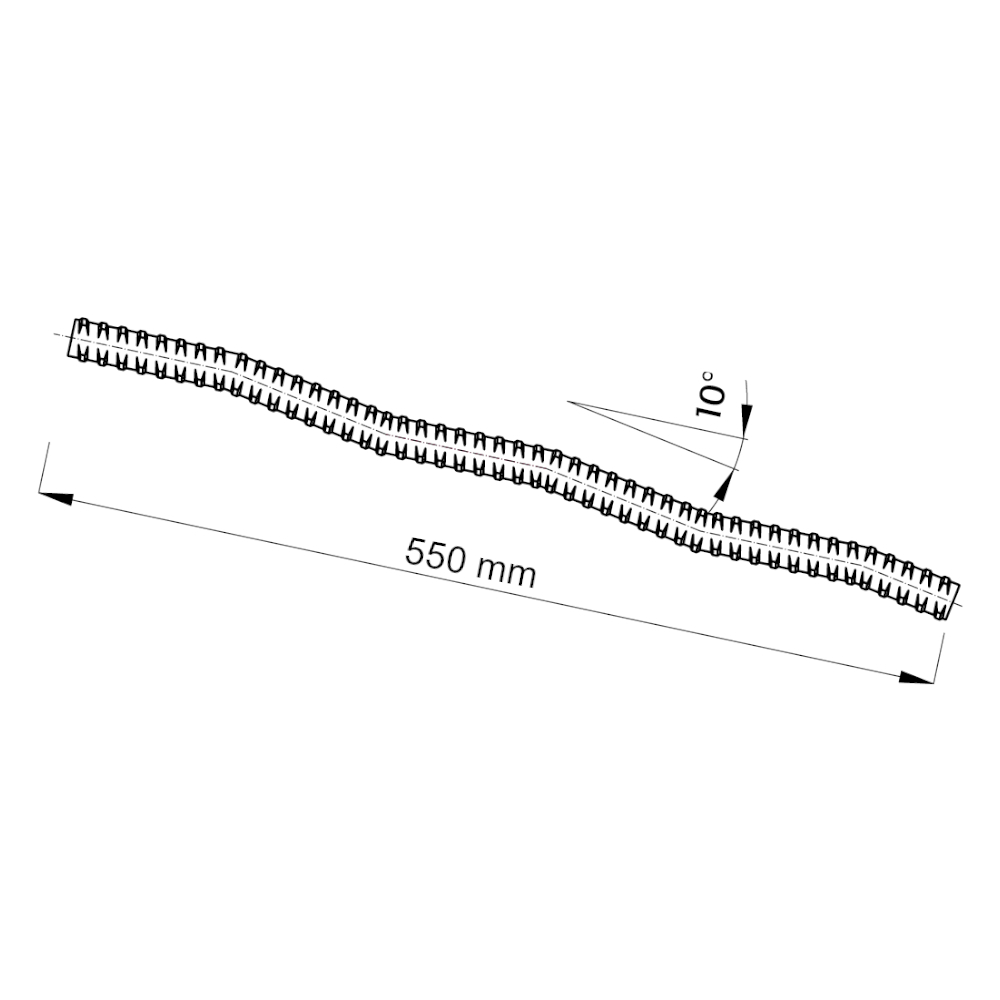

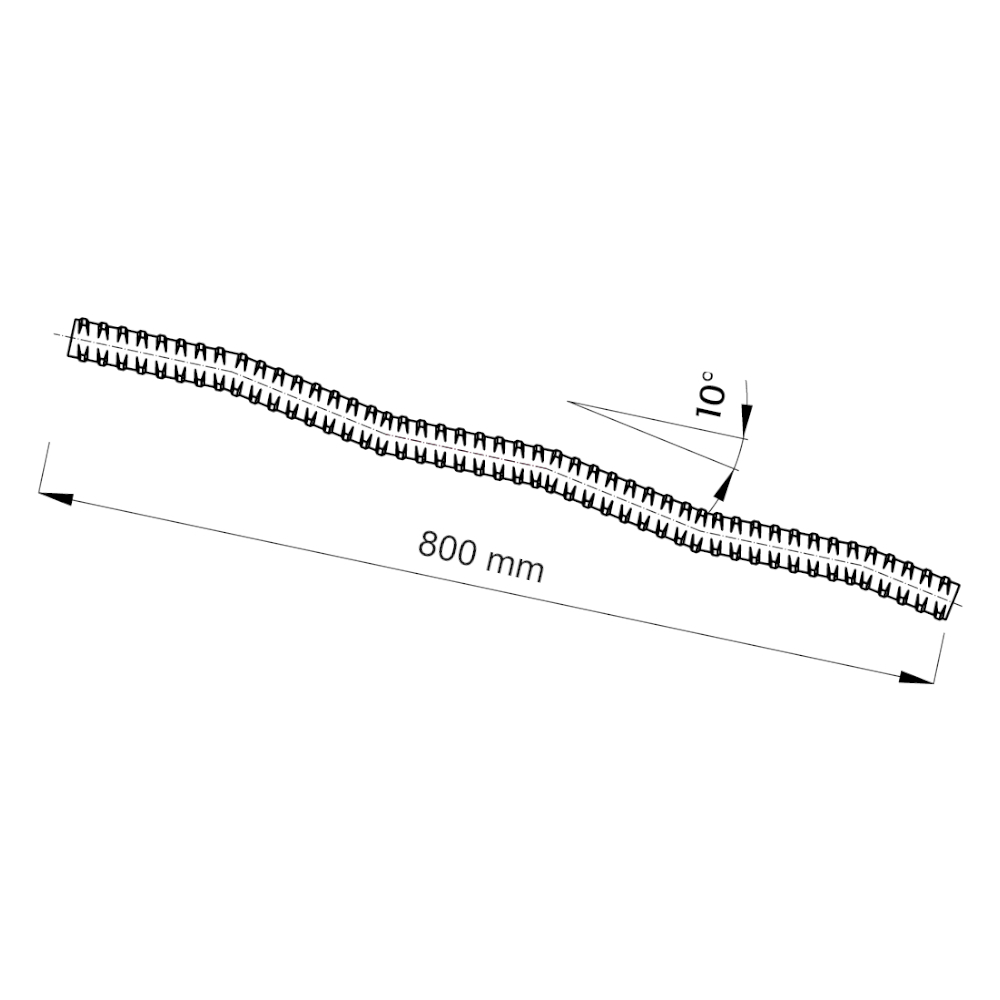

Wave anchor to anchore single-sided system to the floor, to mount formwork element, A-frames, scaffolding bracket, etc.
Wave anchor to anchore single-sided system to the floor, to mount formwork element, A-frames, scaffolding bracket, etc.

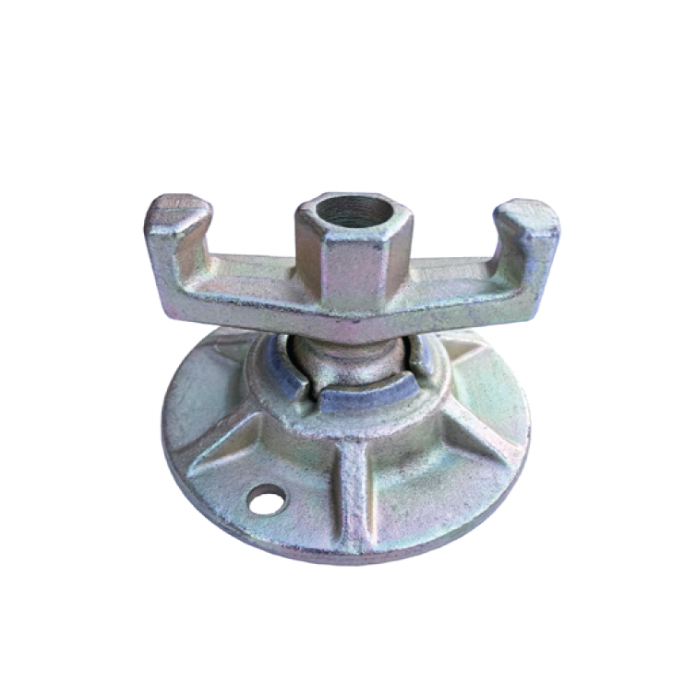

Version: galvanized.Suitable for anchor rods Ø 15 and 20 mm.

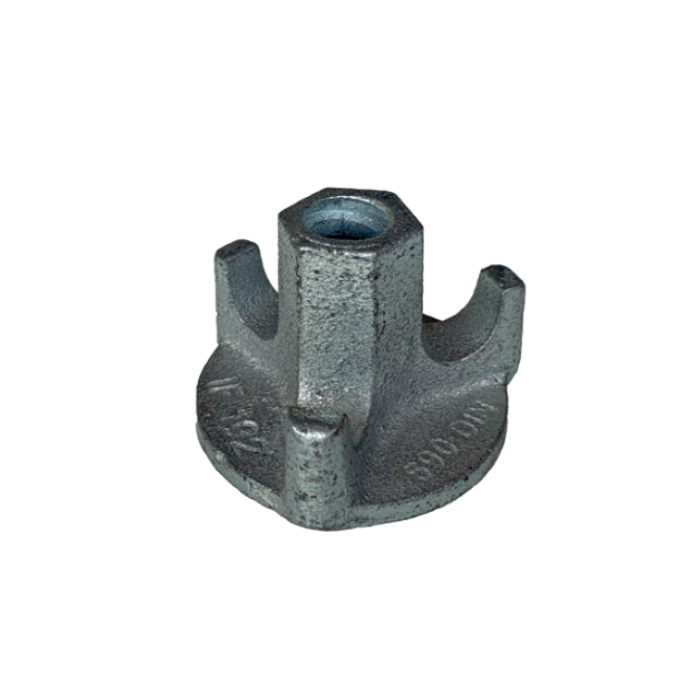

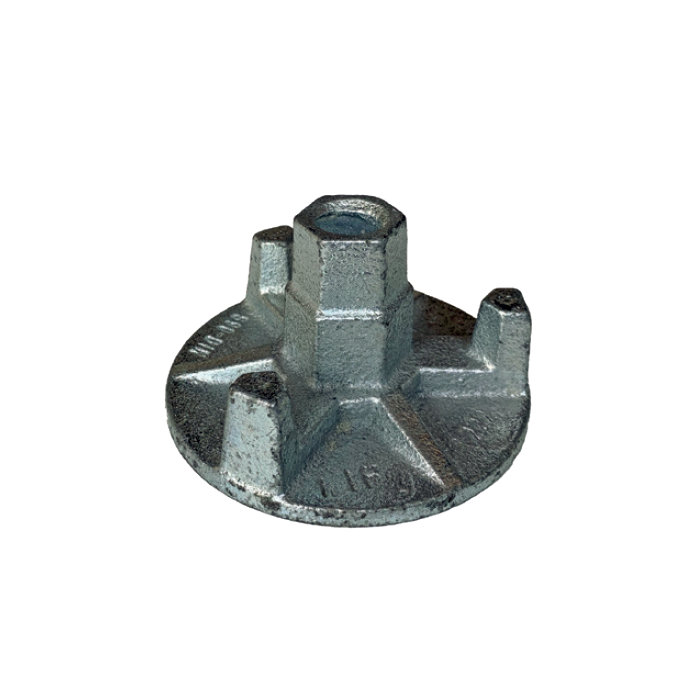

Flange nut for different anchors with plate diameter [Ø] of 70mm with three wings. Type galvanized.
Platte Ø 100 mmMutter für übergreifende Auflagerung passend Ankerstäbe-Ø 15 mm Ausführung verzinkt.

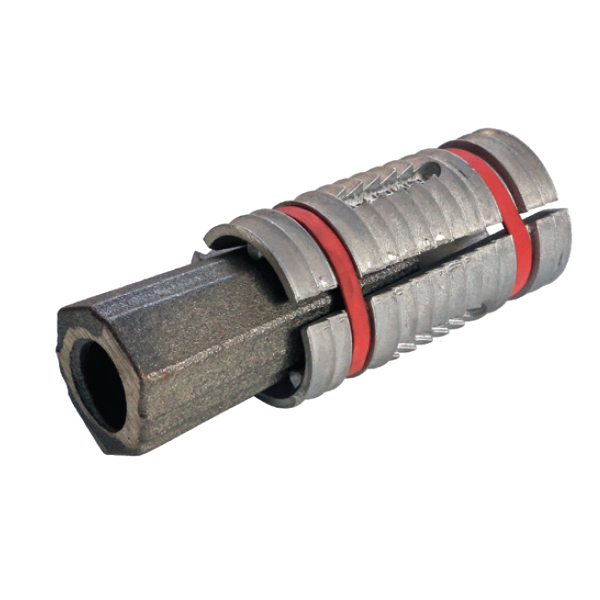

For non-positive attachment to existing concrete or rock walls. The depth of the borehole depends on the type of rock or concrete. Security advice: Check tie points for load-bearing capacity before loading (there are different concrete qualities or types of rock)

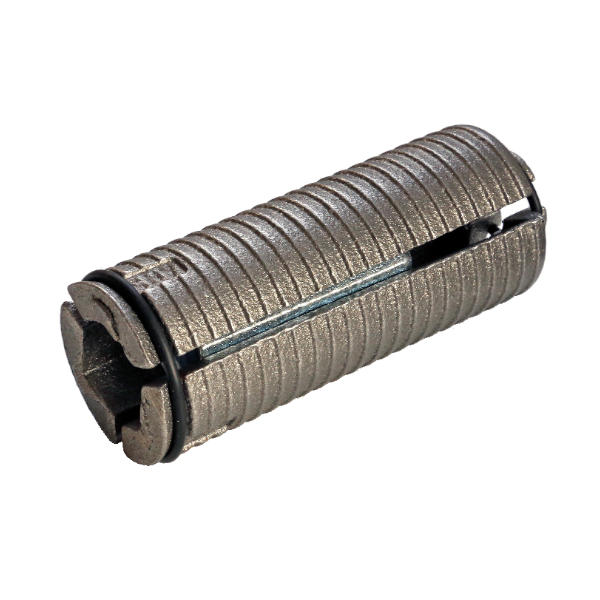

Zur temporären Aufnahme großer zentrischer Zugkräfte. Die Bohrlochtiefe hängt von der max. Belastung des Ankers und damit von der Setztiefe ab. Zuverlässige Problemlösung und einfache Handhabung Geprüft von der Universität Dortmund – Institut für Bauforschung Zugelassen für den temporären Einsatz von sechs Monaten und Betonfestigkeiten von min. C 20/25 oder B 25, ungerissen und gerissen Werkstoff: Weißer Temperguss (Lamellen: EN-GJMW-400-5, Konus: EN-GJMW-450-7) Max. Zugkraft NRk,s= 158 kN

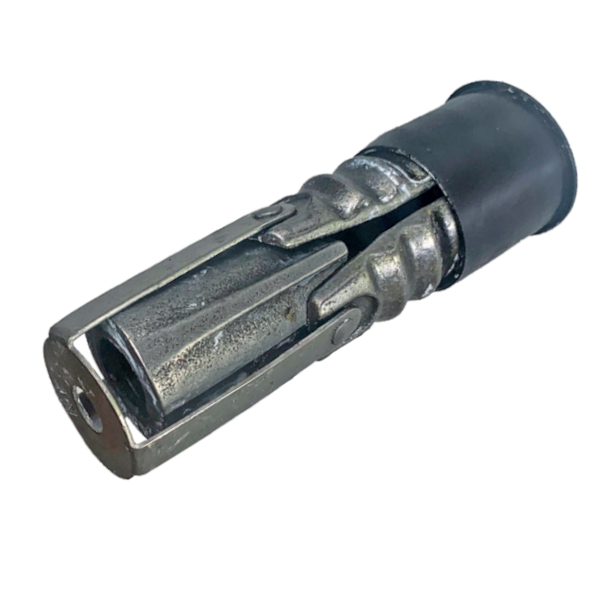

Rock ancor for Ø20mm for secure, load-bearing anchoring to existing concrete or rock walls. The required drill hole is Ø 40-42mm. The drill hole depth depends on the type of rock or concrete. Safety Notice:Before applying any load, check the load-bearing capacity of the anchoring points, as concrete quality and rock properties may vary.

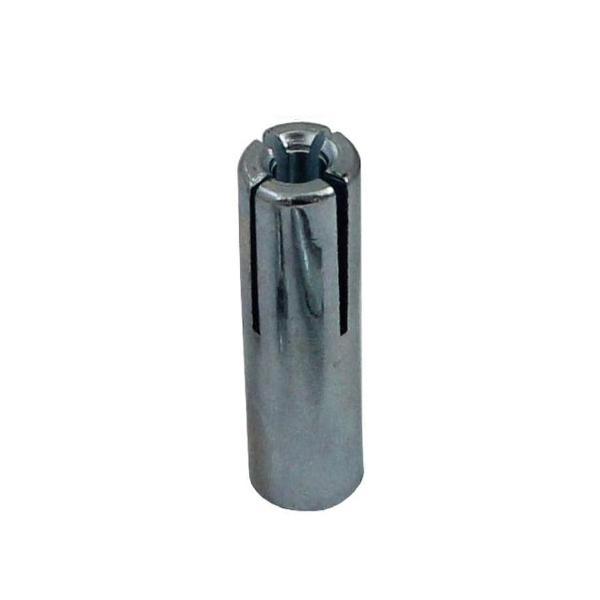

With internal thread for Ø 15 mm Dywidag tension rod Borehole Ø 22 mm borehole depth 95 mm Permissible load capacity min. 17.0 kN with a minimum concrete strength of 15N / mm²
The knock-in dowels are pre-expanded with this setting tool. Then the anchor rod can be screwed in.Setting tool for knock-in dowel DW15

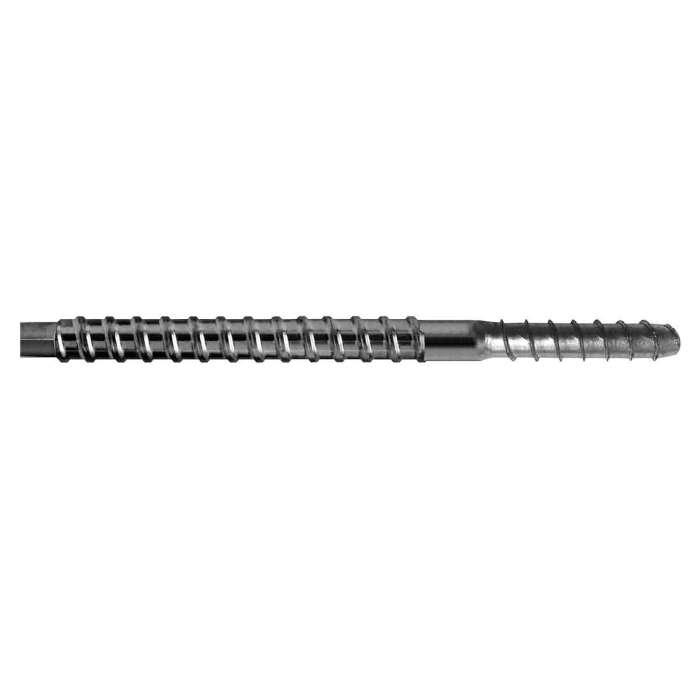

Vielfältige Anwendungsbereiche für alle zeitlich begrenzten Befestigungen mit niedriger bis mittlerer Belastung, z.B. Maschinenbefestigungen wie Kernbohrgeräte, Betonbearbeitungsmaschinen etc. Enorme Zeitersparnis – bis zu 30%. Keine Reinigung des Bohrloches erforderlich; zusätzliche Arbeitsvorgänge entfallen Kein Dübel, keine Spreizwirkung. Minimaler Einsatz von Werkzeugen, Akkuschrauber empfohlen!<?xml:namespace prefix="o" ns="urn:schemas-microsoft-com:office:office" /> Einfachste Kontrolle über Bohrloch Ø,-Tiefe und vollständig eingedrehtes Gewinde. Wiederverwendbar! Je nach Untergrundbeschaffenheit sind bis zu 20 Setzvorgänge möglich.
Ausführung schwarz. Zur Befestigung in Schalung wird der Montagefuß (65CM15F) empfohlen. Einbautiefe: 108 mm, Betongüte: >= B 25.Prüfbescheinigung in Anlehnung DIN 18216 Type [Klein] - Max. Tragkraft mit 3-facher Sicherheit bei: B25 = 30kN, B35 = 40 kN. Type [Groß] - Max. Tragkraft mit 3-facher Sicherheit bei: B25 = 40 kN, B35 = 50 kN.
Ausführung Kunststoff (PVC).Passend für Montageanker groß (65CM15K) und klein (65CM15).Eventuell verschließen mit Stopfen Ø 20 mm. a = Innendurchmesser
